MK 200X200 - [200 cm X 200 cm]

MK 200X200 - [200 cm X 200 cm]
BÜYÜK RESİM İÇİN TIKLAYINIZ

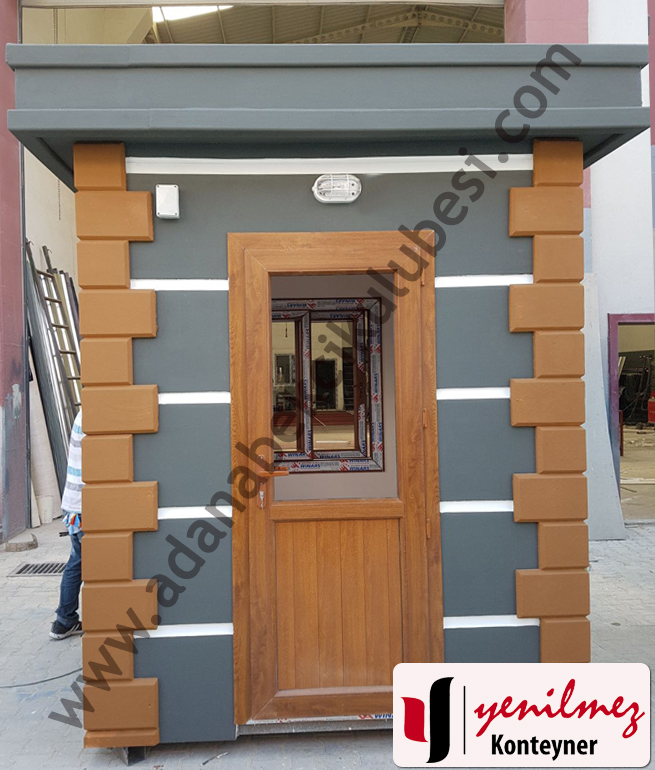

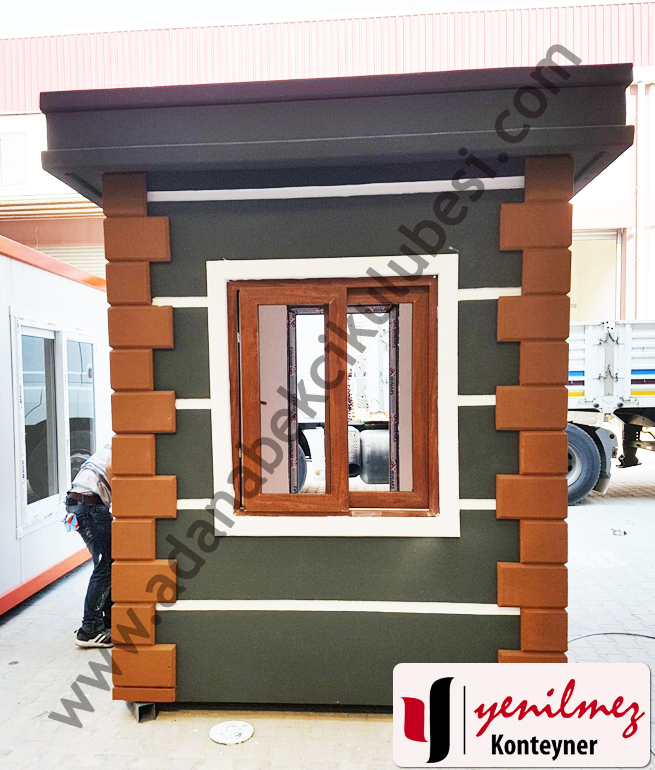

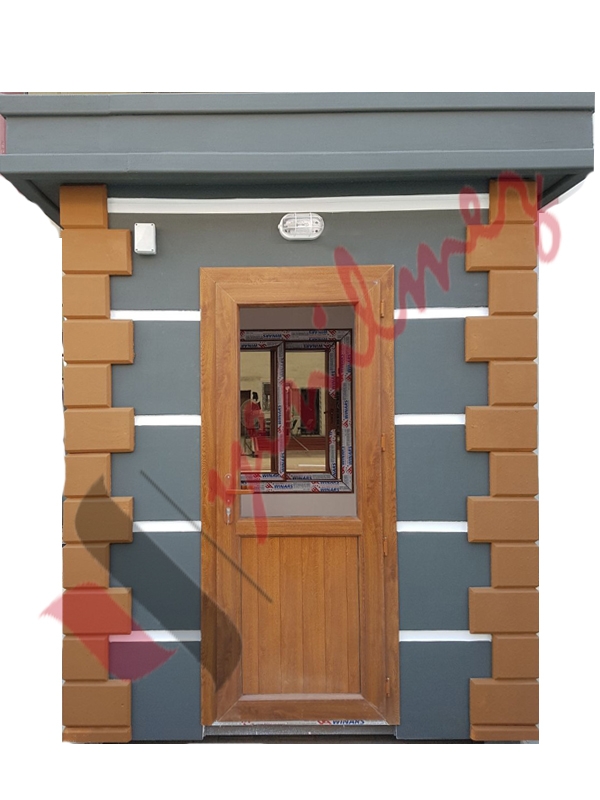

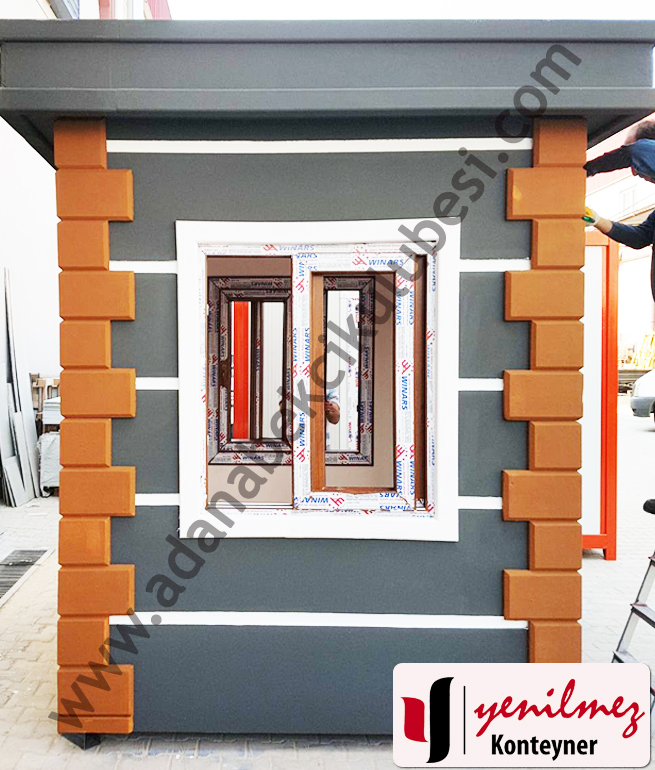

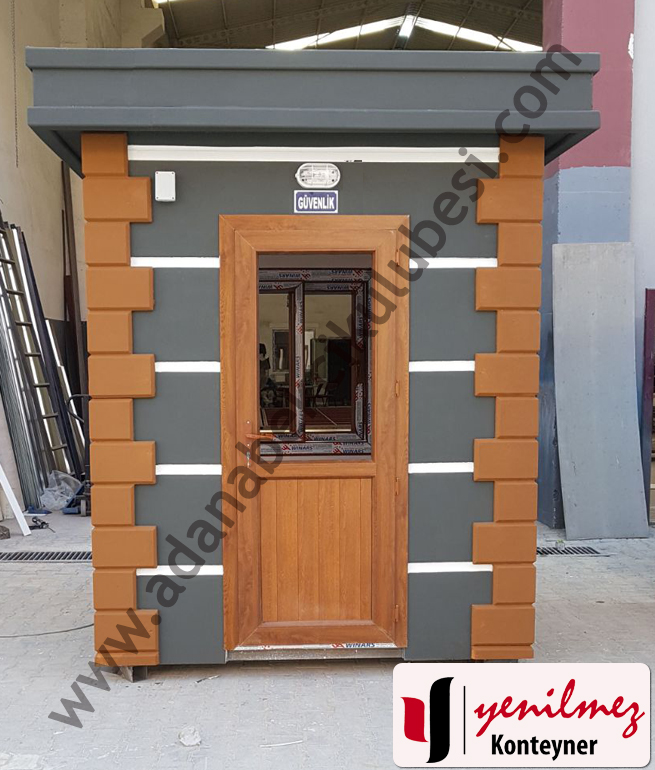

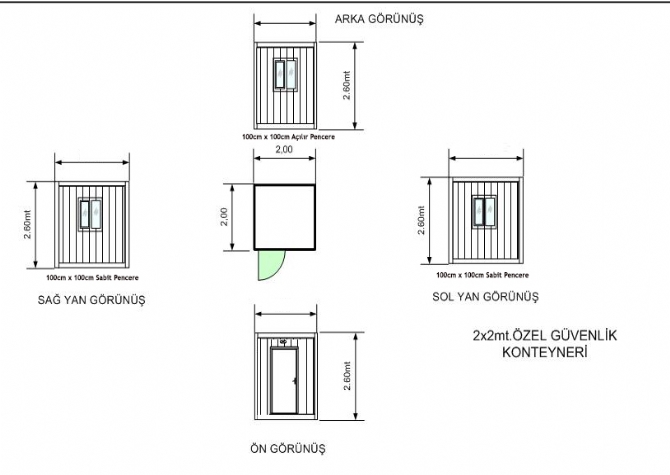

ÜRÜN TEKNİK ÇİZİMİ

MK 200X200 - [200 cm X 200 cm]

ÜRÜN DETAYLARI

1. TEKNİK ÖZELLİKLER       :


1.1. Ana Karkas: Güvenlik Kulübesinin tek parça olarak kaldırılmasını mümkün kılınacak şekilde köşe tavan ve taban için 1.5 mm sacdan özel büküm ile elde edilen profillerden oluşmaktadır. Güvenlik kulübesi dış yüksekliği 2,60 m. ,iç yüksekliği 2.30 m.’dir.
1.2. Standart Boyutlar: 2000x2000x2600 mm.(ortalama ağırlık 700 kg ) dır. Ozel imalat ölçüleri planda belirtildiği gibidir.
1.3. Güvenlik Kulübesi imalatları kar yükü 80 kg/m2 ,rüzgar hızı 90 km /h, şase yük kapasitesi 200 kg/m2 (TS 498) Dikkate alınarak yapılmaktadır. Standart duvar ısı yalıtım değerleri; dış duvar 0,74 kcal/m2 hc  iç duvar 0,69 kcal/m2 hc, çatı iletim katsayısı 0,68  Kcal/m2 hc.’dir.
1.4. TABAN: Özel imalat profillerden ve kutu profillerden meydana getirilen çelik karkas üzerine 16 mm kalınlığında ~1300 Kg/m3 yoğunlukta , B1 DIN 4102 Part 1 (alev almaz) , ısı iletkenlik kat sayısı (ג10 °C kuru)  : 0.15 W/ mK, betonpan (çimentolu yonga levha) veya 16-18 mm kalınlığında OSB. Bu sistemin üzerine firma isteği üzerine parke, fayans veya marley (1,6 mm üzeri folyo kaplı ) pvc yer döşemesi kaplaması yapılabilir.


2. DIŞ DUVARLAR


Dış duvar kalınlığı 10 cm. olacak şekilde planlanmıştır. Duvarların dış yüzeyleri 8mm*1250*2500 mm (betonpan plaka) olacaktır. Betonpan levhalar 250 cm yükseklikte, 125 cm eninde ve 8 mm kalınlığında, yanmaz, su ve nemden etkilenmez, ısı-ses yalıtımı sağlayacaktır. Betopan üzeri söve ile kaplanacaktır. Söve üzeri firmanın istediği renkle boyanacaktır.


3. İÇ DUVARLAR


İç duvar ise 10mm*1200*2400 mm alçıpan levha olacaktır.  Üzerine alçı sıva uygulaması yapılacaktır. Alçı sıva üzerine ise son kat olarak iç cephe boyası yapılacaktır.


4. ÇATI


4.1. KARKAS : Özel imalat profillerden ve kutu profillerden meydana gelir.
4.2. ÇATI ÖRTÜSÜ: 0,55 mm kalınlığında 27 mm hadveli DIN EN 10142 ,natürel 27/200 formunda galvaniz trapez sac.
4.3. DERE İNİŞ: Çatı konstrüksüyonu ile sağlanan gizli dereler ve köşe direkleri ile meydana gelen gizli inişler mevcuttur.
4.4. MAPALAR: Çatının dört köşesine yerleştirilen gizli mapa  demirleri ile yükleme  ve indirme yapılır. (Bu işlem esnasında yapılan çelik halat bağlantılarının eşit mesafede ve dengeli olması gerekmektedir.)
4.5. PARAPET: Güvenik kulübesinin üstünden dışarı doğru 20 cm çıkacak şekilde uygulama yapılır. Parapet yüksekliği 25 cm olarak yapılmıştır.



5. TAVAN


5.1.KARKAS:Özel olarak 20x30x1.5 ve 20x40x1.5 mmkutu profillerden meydana gelir.
5.2.KAPLAMA:Tavanlar ise 10mm*1200*2400 mm alçıpan levha olacaktır.
5.3.İZOLASYON:80 mm kalınlığında 14 kg/m3 yoğunlukta DIN 4102 VE TS EN 13501-1 , yanmaz A sınıfı çıplak şilte  camyünü;   kullanım sıcaklığı -50/+250 °C ,ısı iletkenlik kat sayısı גh=0,040 W/Mk.dir



6. KAPILAR


800 X 2000 mm kasa ölçülerinde pvc kapı.


7. PENCERELER


7.1. PENCERELER: 116 X 100 cm ölçüsünde PVC tek cam projesinde belirtilen adette penceredir. Kapının karşısındaki kapı tek kanat açılır, sağ ve soldaki pencereler ise sabit penceredir. Müşteri isteğine göre tüm pencereler tek kanat veya sürgülü olarak yapılabilir. Bu durum sözleşmede belirtilmelidir. Aksi durumda standart pencereler kullanılır.
7.2. CAMLAR: 4 mm tek cam olacak şekildedir.  Müşteri isteğine göre farklı camlar kullanılabilir, bu durum sözleşmede belirtilmelidir...


8. BOYALAR


8.1. METAL KISIM:Tüm metal aksam iki kat rapit astar ile boyanmıştır.
8.2. DIŞ CEPHE: Müşteri isteğine göre dış cephe boyası ile boyanacaktır.
8.3. İÇ CEPHE: Müşteri isteğine göre iç cephe boyası ile boyanacaktır.
8.4. TAVAN:   Müşteri isteğine göre iç cephe boyası ile boyanacaktır.


9. ELEKTRİK


9.1. TESİSAT: 14 mm plastik kablo kanallarından sıva altı çekilir,2000 Watt,220 volt.Prizlerde NYA 3X2,5 mm2 aydınlatmada NYA 2X1,5 mm2 kablo kullanılır.Sigortalar pirizlerde 16 Amp. , aydınlatmada 10 Amp.
9.2. ARMATÜR: Güvenlik Kulübesinde bir anahtar,bir elektrik prizi, oval mekan glop armatür 60 W, dış ana giriş kapı üzerinde duvar glop 60 W.
9.3. DİĞER: Elektrik panosu, bilgisayar, data, tv tesisatları, topraklama ana hat bağlantısı müşteriye aittir.
